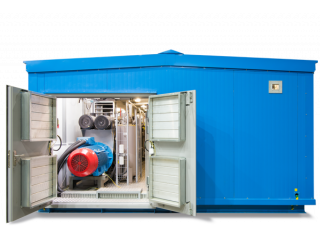

Смонтированные в блок-боксе готовые системы по снабжению предприятий сжатым воздухом. Блок-боксы с технологическим оборудованием изготавливаются требуемого размера и конфигурации. Воздух на выходе из станции соответствует требованиям ГОСТ. Предназначены для работы в любых климатических зонах.
Стандартный состав компрессорной станции: компрессор, осушитель, ресивер, фильтры, система контроля и управления GRASYS Intelligent Control-8, оборудование жизнеобеспечения станции. Станция работает в автоматическом режиме и не требует постоянного присутствия человека.
Воздух на выходе из компрессорной станции серии БКС соответствует требованиям ГОСТ 17433–80. Класс загрязненности воздуха определяется в зависимости от области применения.
Типовой состав воздушной компрессорной станции БКС
Система очистки и осушки воздуха
Обеспечивает удаление влаги, масла и твердых частиц
- Подготовка воздуха осуществляется в соответствии с ГОСТ Р ИСО
8573-1-2005 «Сжатый воздух. Загрязнения и классы чистоты» - Подготавливаем воздух в соответствии с любым классом чистоты (0–5)
Система фильтрации
- Фильтры грубой и тонкой очистки (от 0,03 до 0,01 мкм), фильтры очистки от масляных паров
- Угольная колонна (используется опционально, гарантирует фактически полное отсутствие паров углеводородов в сжатом газе <0,003 мг/м3)
Осушитель
- Рефрижераторный (точка росы до +3°С)
- Адсорбционный (точка росы от +3 до -70°С)
Компрессор
- Винтовые (маслонаполненные, безмасляные)
- Поршневые (маслонаполненные, безмасляные)
- Центробежные (безмасляные)
- Спиральные (безмасляные)
Дожимной компрессор (опционально)
Позволяет увеличить давление компрессора предварительного сжатия
Блок-бокс
- Любое климатическое исполнение
- Любая конфигурация
блок-бокса (любые типоразмеры) - Взрывозащищенное исполнение (опционально)
Вспомогательное оборудование воздушной компрессорной станции
Система приточно-вытяжной вентиляции
Используем рециркуляционную систему вентиляции, которая позволяет:
- экономить электроэнергию на отопление станции в зимний период до 100 кВт/ч
- полностью отключить станцию от внешних источников тепла
- Обеспечивает правильный газовый состав атмосферы помещений.
Поддерживает необходимый температурный режим установленного оборудования.
Система отопления
- Электрическое
- Промышленное водяное отопление
- Охранная и пожарная сигнализация
Наружное и внутреннее аварийное освещение
Включает: рабочее освещение, аварийное освещение, эвакуационное, наружное и ремонтное.
Светодиодное освещение:
- Рабочая, аварийная система светодиодного энергосберегающего освещения
- Время работы аварийного освещения не менее 2-х часов
- Наружное освещение со светодиодными светильники с IP не менее 54
- Система обеспечения взрывозащиты технологического оборудования за счет создания избыточного давления внутри блок-бокса (опционально)
Преимущества блок-бокса
Любое климатическое исполнение
У, УХЛ, ХЛ, Т, ТС, ТВ М, ОМ, ТМ
Любая конфигурация блок-бокса (любые типоразмеры)
Взрывозащищенное исполнение (опционально)
1.Применение долговечного антикоррозийного лакокрасочного покрытия
3 слоя сертифицированных лакокрасочных материалов от ведущих российских и зарубежных производителей;
срок службы ЛКМ — до 24 лет;
ЛКМ для нефтегазового сектора: все климатические зоны, все типы атмосферы и категории размещения.
! Незащищенная сталь в различных климатических зонах подвергается воздействию коррозии, что приводит к её разрушению.
Необходимо использовать долговечное лакокрасочное покрытие для антикоррозийной защиты блок-бокса.
2. Утепление
используем трехслойный экологически чистый негорючий утеплитель толщиной до 200 мм;
утепляем в БКС «Грасис» двери, стены, вентиляционные короба и приводы клапанов, внешние люки, что позволяет быстро запустить станцию за счет ускоренного прогрева оборудования после простоя при отключенном отоплении.
! Отсутствие качественного и герметичного утепления блок-бокса и его элементов приводит к большим теплопотерям и, как следствие, к значительным расходам на электроэнергию, а также к образованию конденсата, который может вывести из строя оборудование.
3. Применение трубопроводов из нержавеющей стали в технологической обвязке БКС «Грасис» гарантирует отсутствие коррозии (нагретый влажный воздух под давлением приводит к быстрому корродированию труб из черных сталей и повреждение фильтров, технологического оборудования и приборов КИП), а также обеспечивает долговременную эксплуатацию компрессорных станций.
4. Электрика
Применение надежной пусковой автоматики производства компании АВВ, Schneider Electric обеспечивает безотказность запуска всех систем станции.
5. Светодиодное освещение
- рабочая, аварийная система светодиодного энергосберегающего освещения;
- время работы аварийного освещения не менее 2-х часов;
- наружное освещение со светодиодными светильники с IP не менее 54.
6. Применение алюминиевых полов (отсутствие коррозии)
Применяем алюминиевые полы, что обеспечивает отсутствие коррозии.
! Стальные рифленые полы изготавливаются из горячекатаного листа. Такой пол быстро ржавеет, так как очаг коррозии появляется в листе уже на стадии производства. По этой же причине окраска пола из стали не защищает его от ржавчины.
7. Используем высокопрочные и долговечные кабельные лотки из оцинкованной и нержавеющей стали.
8. Продуманное утепление блок-бокса
Утепляем двери, стены, вентиляционные короба и приводы клапанов, внешние люки, что позволяет быстро запустить станцию за счет ускоренного прогрева оборудования после простоя при отключенном отоплении.
Утепление и герметизация ниш выходов трубопроводов защищают станцию от проникания влаги и пыли, потери тепла.
Удобство для проектных организаций
Предоставляем полный пакет проектной и рабочей документации: технологические и принципиальные схемы, все требуемые расчеты
Постоянное техническое сопровождение и профессиональная консультация на протяжении выполнения проекта
Удобство в эксплуатации
Конструкция блок-боксов обеспечивает свободный доступ для обслуживания станции (оборудована распашными воротами, ширина проходов достаточная для проведения работ)
В основе конструкции модульных компрессорных станций заложен принцип минимизации необходимости человеческого вмешательства в работу станции. Не требуется постоянное присутствие персонала
Оборудование требует минимум технического обслуживания (стандартное обслуживание, рекомендованное производителями основного технологического оборудования)
