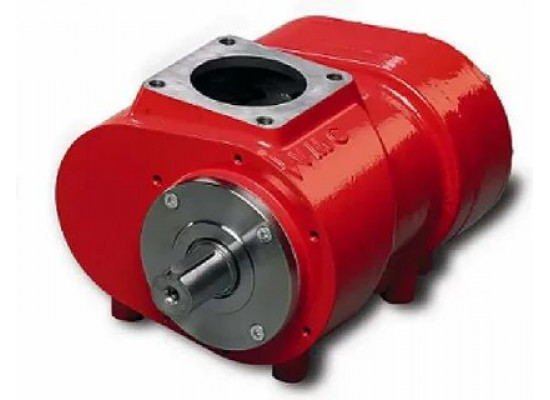

Винтовой блок VMC

Винтовой блок (винтовая пара) производства компании VMC (Италия) — основной узел винтового компрессора, в котором происходит сжатие воздуха. Устанавливается на компрессоры Fiac, Remeza, Tamsan, Vortex.

Особенности:

прочный чугунный корпус;

два винта внутри, установленные на высокочастотные подшипники;

конструкция не предусматривает наличие поршней и клапанов, что увеличивает коэффициент полезного действия.

Конструкция

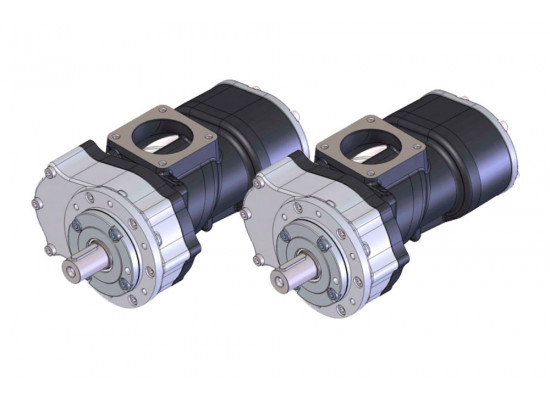

В основном блок представляет собой корпус, в котором на подшипниках установлены два вала с винтовой насечкой (на ведущем валу нарезаны эвольвентные выступы, на ведомом — пазы). В более компактном исполнении винтовая пара может быть представлена в виде моноблока.

Привод: по умолчанию — прямой или ременный, по запросу клиента — с вращением против часовой стрелки.

Подшипники: SKF.

Торцевые уплотнения: RTFE + графит.

Используемое масло: минеральное, синтетическое.

Принцип работы

При синхронном вращении винтовых валов воздух засасывается в камеры, образованные пазами на валах и стенками корпуса блока. Как только валы винтовой пары входят в зацепление, ведущий вал начинает «выдавливать» воздух из пазов ведомого вала в сторону нагнетательного окна. Дальнейшее вращение валов приводит к сжатию воздуха на выходе блока до установленного давления.

Важно: точность и выравнивание двух роторов влияют на производительность компрессора.
